仮設・安全
KS 次世代兼用ブラケット 500G
あらゆる現場に対応できる伸縮式持ち送り枠
- 次世代足場のフランジに、ブラケットが干渉しないように、空間を最大限確保。
- 次世代足場の布材(つなぎ材)と、ブラケットの水平パイプとの段差を減らした取付け構造。
- 枠(パイプ)に沿ったRカットにより隙間をなくし、枠側いっぱいまで鋼製踏板を取り付け可能にした安全設計。
- 2枚のツメがしっかり掛かる安全設計。
- 無溶接構造、バランスのとれた無溶接構造で応力集中を無くし、品質安定。
- 特殊鋼使用により強度抜群。
- クランプが回転しない突起付き。
500G 製品詳細
製品名 | KS 次世代兼用ブラケット 500G |
品番 | Aタイプ:1026626 / Bタイプ:1026636 |
単位質量 | 3.2㎏ |
認定証 |
- ●建地パイプにきっちり添わせたうえで、クランプの締付トルクを29.4~34.3N・m(300~350kgf・cm)で確実に締付けてください。
- ●伸縮調整後必ず止めボルトを締付けて、固定した状態で使用してください。(止めボルト締付トルク:8~10N・m)

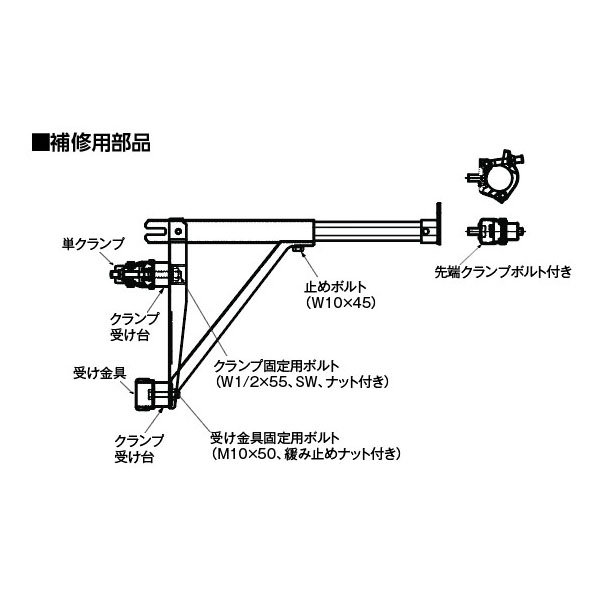

補修用部品
![補修用部品](https://kunimoto-s.co.jp/images/uploads/2021/12/852b6bec4fbcfab8f752c9b51c999984.jpg)
補足資料①
![補足資料①](https://kunimoto-s.co.jp/images/uploads/2021/12/8f5dd4ab9b5e98ddcb40de08730d7895.jpg)
補足資料②
![補足資料②](https://kunimoto-s.co.jp/images/uploads/2021/04/cd45e61c061507b74b61de83cd03f709.jpg)
補足資料③
![補足資料③](https://kunimoto-s.co.jp/images/uploads/2021/04/216d354f8e9d5c13389c283cf25370f5.jpg)
補足資料④
![補足資料④](https://kunimoto-s.co.jp/images/uploads/2021/04/5e26a2126d64a0cbb4343c0975a15f36.jpg)
